XK耐磨防腐涂層是由高性能耐磨顆粒(碳化硅、金剛砂等)與改性增韌耐熱樹脂進行復合得到的高性能耐磨防腐聚合材料。具有耐水、耐油、耐酸堿性。適用（-60℃-80℃）設備過流沖蝕、設備的大面積修復、設備預涂耐磨層，如旋流器、浮選柱、浮選機、泡沫槽、分級機、攪拌桶、溜槽、管件類、渣漿泵等設備耐磨防腐修復。

XK耐磨防腐涂層的使用方法：

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

2. 配制：按重量比38∶1將A、B兩組份混合均勻，并在30min內用完。一般是邊施工邊配置，一次配置量不能超過1.5公斤，一次調配過多，膠凝固的快，還沒用完已經部分凝固而不能使用。可根據實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

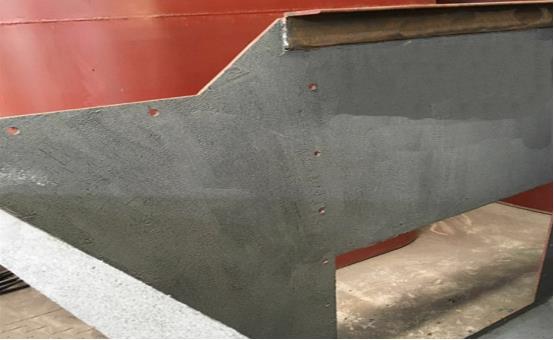

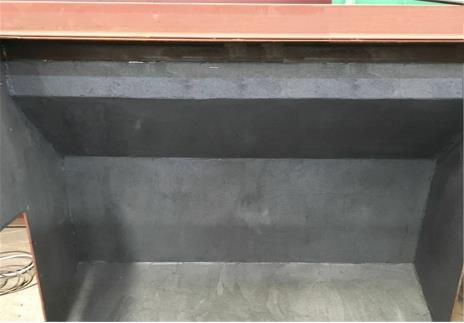

3. 涂敷：XK耐磨防腐涂層合適的涂層厚度是2～8mm，應將混合好的材料逐層涂敷于待修部位，層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干涉現象。

4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。

XK耐磨防腐涂層的施工注意事項：

1. 本參數為實驗室條件下取得，由于實際工況比較復雜，建議用戶根據實際工況做預測試。

2. 當環境溫度低于15℃時，固化時間會延長，應采取適當加溫措施；

3. 當環境溫度高于25℃或混合量過大時，固化速度會加快，要適當縮短混合后的涂敷時間。
