眾所周知，浮選槽是浮選工藝的主要設備，選礦藥劑的強腐蝕性致使大部分浮選機生產廠家會在浮選機內壁襯一層橡膠起耐磨防腐作用，但由于粘合橡膠與設備內壁的膠黏劑耐腐蝕性、耐水性不夠理想，使用過程中橡膠常出現脫粘、鼓包甚至大片脫落等現象，失去應有的保護作用。

在浮選設備防磨防腐領域，欒川新科機械修復中心專為浮選機、 浮選槽耐磨防腐研發了一種高分子耐磨防腐涂層——XK-C-16-30。

產品性能：

☆  XK-C-16-30浮選槽專用耐磨防腐涂層防腐防磨效果好，常溫固化，施工方便，由于其性能突出，目前已廣泛應用于選礦系統并配套多家設備生產企業。
☆  耐磨抗蝕性優異
☆  與金屬類基材具有很高的結合強度
☆   立面不流淌，施工方便，對施工人員無很高技術要求
☆  適用于多種磨損、腐蝕工況的修復和防護
產品用途

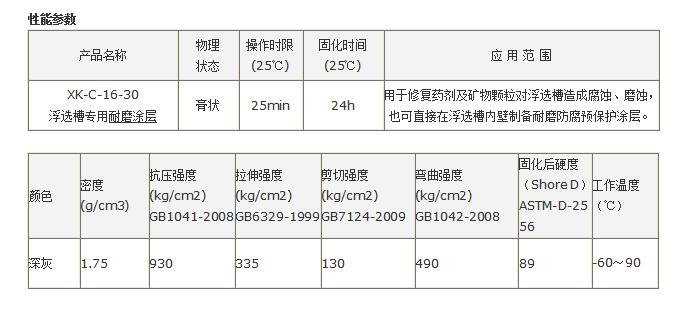

XK-C-16-30浮選槽修復專用耐磨涂層是由高性能耐磨顆粒(碳化硅、金剛砂等)與改性增韌耐磨樹脂進行復合得到的高性能耐磨聚合材料。廣泛用于（-60℃-90℃）設備過流沖蝕、設備的大面積修復、設備預涂耐磨層，如旋流器、浮選柱、浮選機、泡沫槽、分級機、攪拌桶、溜槽、管件類、渣漿泵等設備修復（典型用途見主要物理機械性能表）。碳化物系列設備專用修復材料，采用高性能碳化物耐磨防腐技術，對于各種不同工況，配合工藝方案，解決機械設備的磨損問題。

使用方法
1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

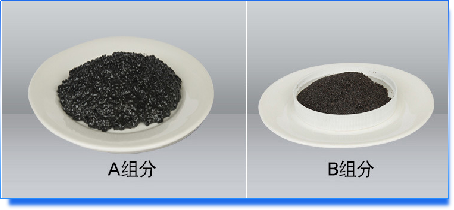

2. 配制：按重量比38∶1將A、B兩組份混合均勻，并在30min內用完。單次配膠不超過2.5kg為宜；一般是邊施工邊配置，可根據實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。
3. 涂敷：XK-C-16-30合適的涂層厚度是3～5mm，應將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。
4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。

特別說明
1. 本參數為實驗室條件下取得，由于實際工況比較復雜，建議用戶根據實際工況做預測試。
2. 當環境溫度低于15℃時，固化時間會延長，應采取適當加溫措施；
3. 當環境溫度高于25℃或混合量過大時，固化速度會加快，要適當縮短混合后的涂敷時間。

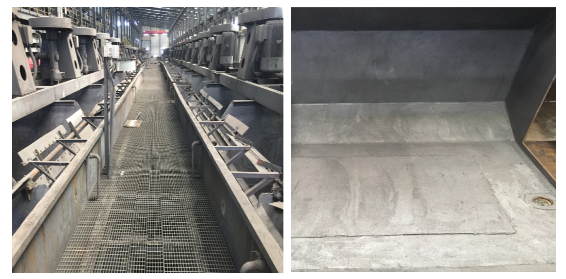

修復完成案例展示：
