旋流器是一種常見的分離分級設備,常用離心沉降原理。當待分離的兩相混合液以一定壓力從旋流器周邊切向進入旋流器內后,產生強烈的三維橢圓型強旋轉剪切湍流運動。由于粗顆粒與細顆粒之間存在粒度差,其受到離心力、向心浮力、流體曳力等大小不同,受離心沉降作用,大部分粗顆粒經旋流器底流口排出,而大部分細顆粒由溢流管排出,從而達到分離分級目的。
工作原理
旋流器的基本原理是將具有一定密度差的液-液、液-固、液-氣等兩相或多相混合物在離心力的作用下進行分離。將混合液以一定的壓力切向進入旋流器,在圓柱腔內產生高速旋轉流場。混合物中密度大的組分在旋流場的作用下同時沿軸向向下運動,沿徑向向外運動,在到達錐體段沿器壁向下運動,并由底流口排出,這樣就形成了外旋渦流場;密度小的組分向中心軸線方向運動,并在軸線中心形成一向上運動的內渦旋,然后由溢流口排出,這樣就達到了兩相分離的目的。隨著使用周期的增長以及給礦壓力的變化、過流沖蝕、礦顆粒大小的變化,旋流器會出現各種磨損問題,這也會直接影響到分離粒度和生產能力。
新科旋流器修復工藝
(一)、施工條件:
1.施工時基材表面溫度必須大于露點溫度3℃,相對濕度必須低于60%;
2.建議施工15℃~32℃環境溫度下進行。
(二)、制定施工方案:
1.根據新設備或圖紙,確定修復后設備應達到的外廊尺寸;
2.制作相應尺寸模具。
(三)、表面處理。
(四)、耐磨防腐材料選用:
1.XK-YHL-C-1.0-2.0設備專用耐磨材料
2.XK-YHG-C-1.0-2.0設備專用耐磨材料
3.XK-C-100設備專用耐磨材料
該材料能在流體環境中抗強腐蝕強氣蝕并有極好的抗沖擊性。可長期抵御流體中夾帶固體(如砂石)的沖擊。適用(-60℃~250℃)設備過流沖蝕、設備的大面積修復、設備預涂耐磨層。
(五) 、耐磨材料施工。
(六)、研磨驗收。

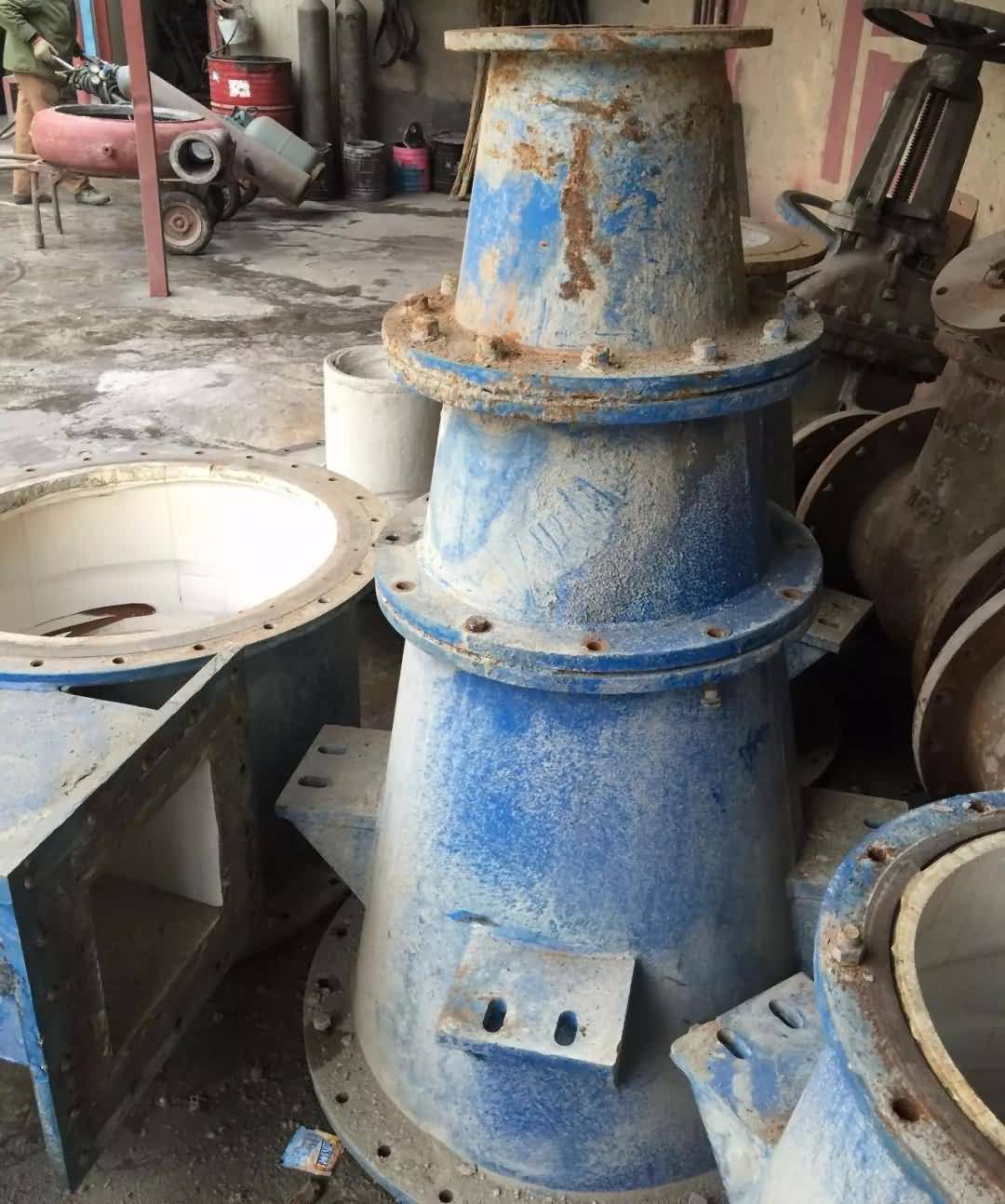

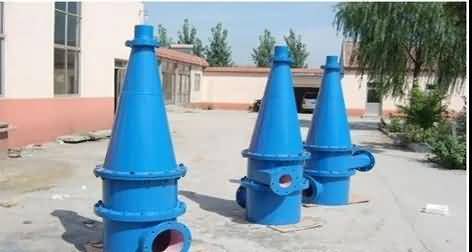

修復前后對比
